A Practical Summary of AWS VPC for EXPO

写在前面

关于 VPC 的理论知识，可以参考这篇文章。

与 IAM 类似，VPC 同样是 AWS 中扮演至关重要角色的核心服务之一，因为各类系统服务，归根结底是运行在云平台的工作负载，而工作负载彼此需要网络通信，它们就需要安全、高效、合理的网络架构方案。

在 EXPO 项目实施过程中，VPC 的设计考量，主要涉及以下几个方面：

如何界定 Trusted Zone 的边界
如何实现不同级别的网络访问控制策略
不同 VPC 之间如何通信
如何规划子网
…

以上所列举的各个方面，只是当前所能想到的比较重要的考量点，在不同场景下，可能还会衍生出若干比较细致的考量点，这里暂不赘述了。

下面以案例实现的角度，分别阐述在 EXPO 项目中，是怎样使用 VPC 模块服务的。

子网规划

子网的个数与划分

根据 AWS 的最佳实践，所有工作负载均要在部署时优先考虑高可用，即至少要在部署至两个可用区，因此，在最小规模下，子网个数应当是 2，这些工作负载大部分和业务有强耦合关系（如 ECS）或者是 AWS 强制要求（如 ALB）。

虽然如此，但并不是所有的 AWS 资源都强制要求高可用，比如 ec2 实例（跳板机）、NAT 网关等，均可以单例模式部署，这种做法的动机大多是为了节省成本，比如构建开发环境。在这种情况下，为了迎合单一数据源的原则，倾向于将这些资源都部署到同一个子网中，并与业务工作负载的子网分离。

因此，为了同时满足以上两点，子网的个数至少应当为 3。

公有子网和私有子网

常见的网络架构图，通常都会包含 Trusted Zone 的概念。

在 AWS 中，Trusted Zone 的边界在于外部请求是否可以访问子网内的资源，如果可以访问，则这些子网在 Trusted Zone 之外，反之，则属于 Trusted Zone。

因此，我们有时候也会用公有子网（Public Subnet）和私有子网（Private Subnet）来区分子网，它们的特征如下：

公有子网：路由表包含指向 Internet 网关的记录，外部请求可直接访问该子网内的资源
私有子网：路由表不包含指向 Internet 网关的记录，外部请求不可直接访问该子网内的资源（但仍然可以通过 VPN 或 Private Link 的方式进行访问）
- 如果路由表包含指向 NAT 网关的记录，虽然它也算作私有子网，但由于网络流量只出不进，有时候也被称作受保护子网（Protected Subnet）

网络访问控制

安全组

安全组（Security Group）本身可以被看作是某个网络接口（如虚拟网卡）的 4 层网络协议防火墙，因此任何与网络接口相关的网络访问控制，应当通过安全组来实现。

在 EXPO 项目中，我们通过安全组实现需求：

限制跳板机的网络访问权限，只可以通过公司内部的网络环境访问
限制工作负载被访问时的端口和网络协议，如 ALB 只可以通过 http/80 或 https/443 被访问，跳板机只可以通过 ssh/22 被访问
限制工作负载发送外部请求时，访问资源的端口和网络协议，如 ECS 只可以访问 https 协议的 URI
根据 CIDR 实现白名单访问模式

Network ACL

Network ACl 和安全组类似，只不过它是针对整个 VPC 的，而非某个网络接口，使用场景和安全组如出一辙，EXPO 项目并没有特殊使用 Network ACl 来做网络访问控制。

WAF

AWS WAF 是 AWS 提供的服务，服务和资源的区别在于，服务所包含的工作负载是 AWS 管理的，而资源是我们来管理。

AWS WAF 本身可以与众多 AWS 资源相关联，如 ALB、CloudFront、Lambda、API Gateway 等，在 EXPO 项目中，我们仅将 ALB 和 CloudFront 资源与 WAF 绑定。

它的网络模型是 7 层网络模型，这意味着除了基于 CIDR 进行网络访问控制之外，还可以声明根据域名、HTTP 头部等更加复杂的条件进行控制的规则，但值得注意的是，WAF 是无状态防火墙（Stateless），如果期望使用有状态防火墙，请使用 AWS Network Firewall。

在 EXPO 项目中，与 WAF 相关联的需求基本与实现白名单访问模式相关，无非是网络访问控制的限制条件不同，比如：

根据 CIDR 来限制
- 对业务端开放访问权限
- 对 VPC 中的 NAT 网关开发访问权限
- 对跳板机开发访问权限
根据 HTTP 头部限制
- 鉴别访问 ALB 的流量来自于 CloudFront 而非直接访问
根据流量特征限制，如来源于某个国家
- 鉴别流量来源于日本或新加坡

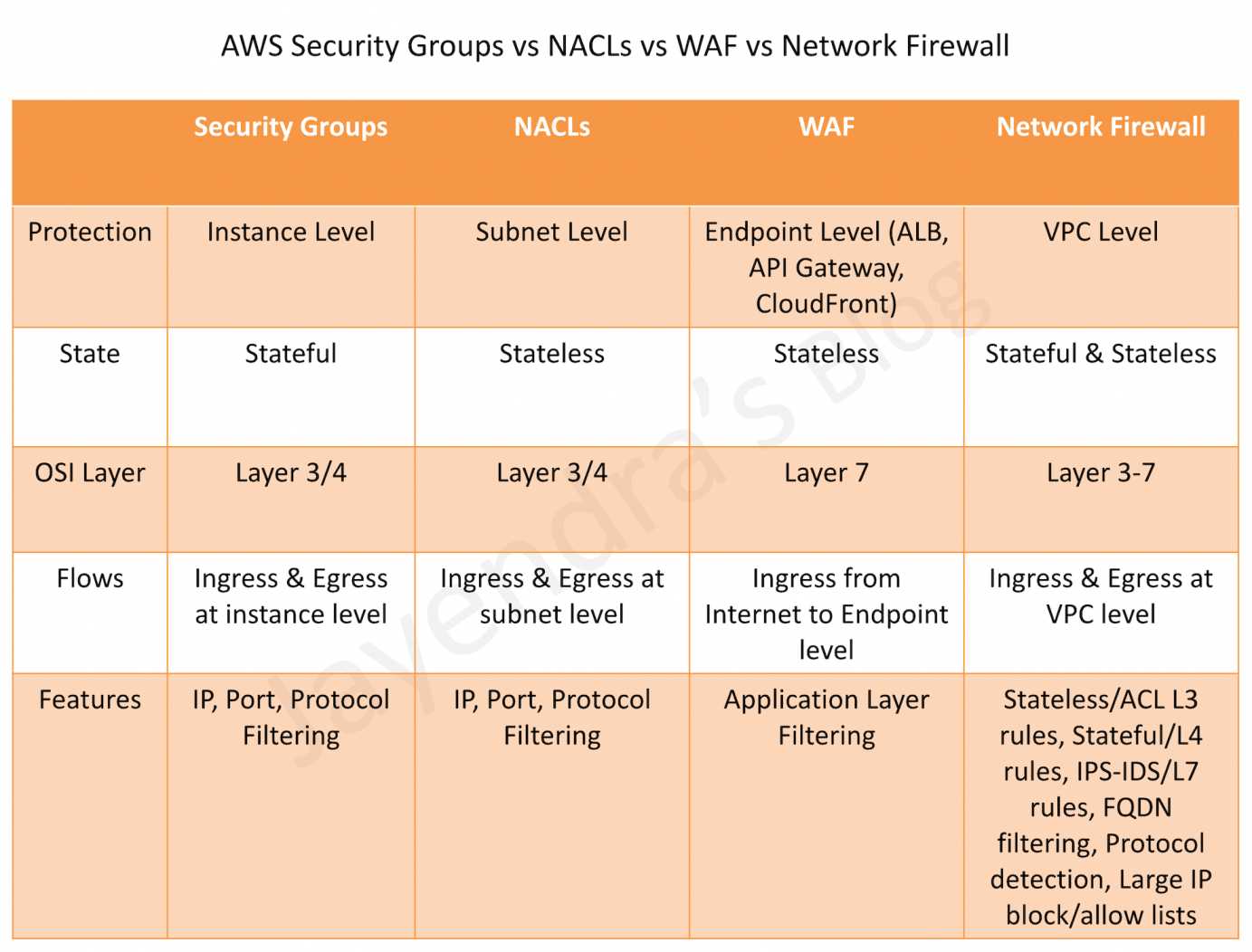

对比图

跨 VPC 通信

跨 VPC 通信的解决方案有很多，EXPO 项目中通过建立 VPC Peering Connections 的方式来实现。

之所以没有使用诸如 Transit Gateway 的解决方案，是因为 EXPO 的跨 VPC 通信需求太简单了，需求点仅包含在 dev 环境的 ec2 跳板机可以访问 stg 环境下的网络环境。

大家可能会说，如果通过公网的方式，不也可以直接访问另一个 VPC 吗？只要安全组的规则设置合理，但这样做违反了开闭原则，同时也一定程度上，增加了安全风险。

值得一提的是，使用 VPC Peering Connections 的前提条件是，各个 VPC 的 CIDR 不能重叠，原因是如果重叠，那同一个 IP 地址就有可能同时映射到不同的 VPC 环境之中，这会造成歧义性。

VPC Peering Connections 确实简单易用，但它本身存在一些限制，比如：

多个 VPC 之间，无法以多对多的关系，直接进行绑定
两个 VPC 之间，只可以有唯一的 Peering Connection
通过 Peering Connection 访问的 VPC 内，无法访问内置的 AWS DNS 服务器

因此，VPC Peering 的跨 VPC 通信方案，只适合规模较小的场景，对于较大的场景，请使用 Transit Gateway。

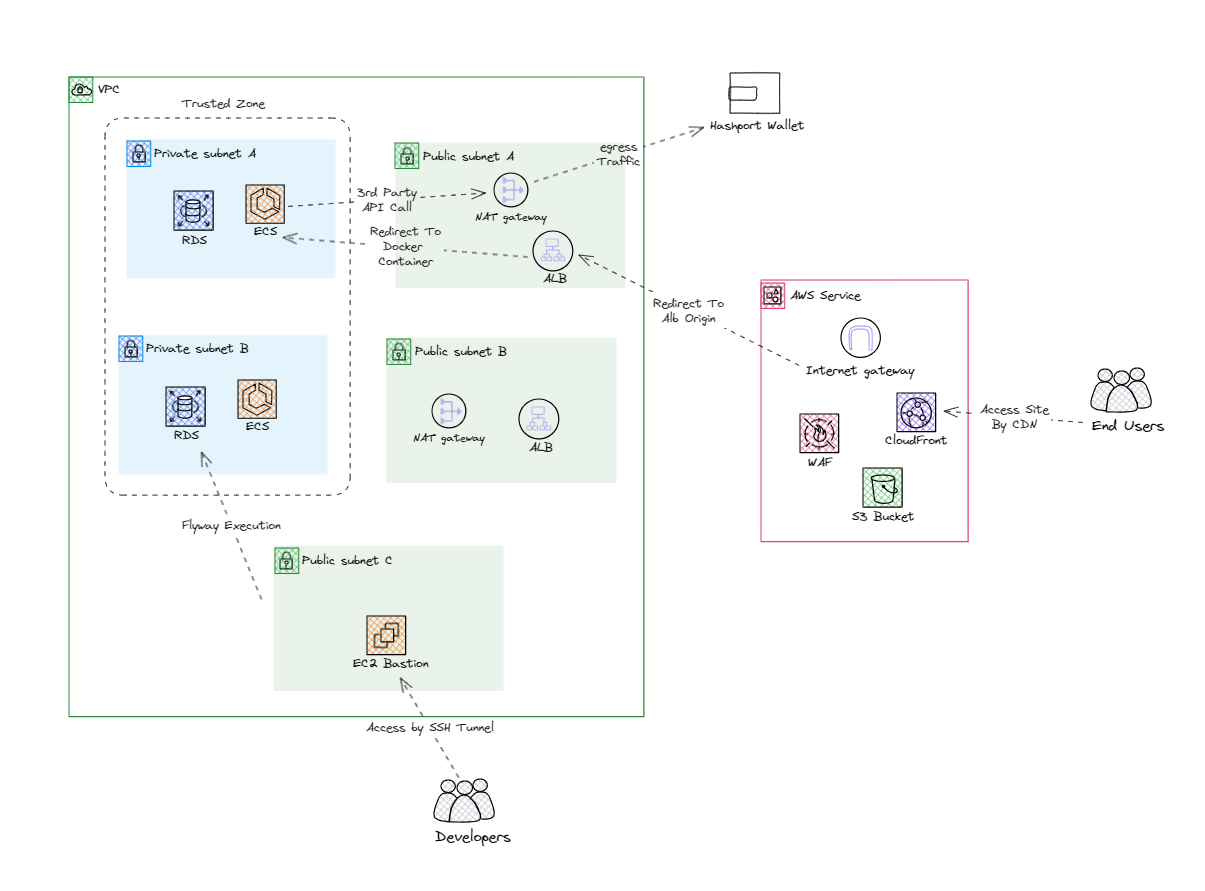

整体架构图
